微機控制電子式動靜態綜合試驗機

一、產品的制造和檢驗標準
1．GB/T16491—1996電子萬能試驗機；
2．GB2611—92試驗機通用技術要求；
3．JJFxxxx-xxxx萬能試驗機計算機數據采集系統標準規范；
4．GB/T16825—1997拉力試驗機檢驗。
二、電子式動靜態綜合試驗機概況
微機控制電子式動靜態綜合試驗機是以電子萬能試驗機為主體結構，與我公司獨有的電子式疲勞試驗機動力部分相結合構成試驗機的主體。其動、靜態性能優異，結構緊湊、操作方便。微機控制電子式動靜態綜合試驗機由主機、全數字測量控制系統、用戶軟件包、功能附件等部件組成。試驗機具有以下特點：
1． 主機

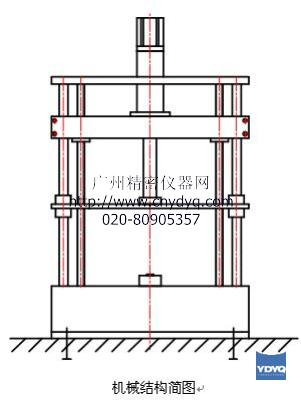

1.1主機為門式等強度框架，整機剛度<于0.5mm。采用兩套驅動系統，通過兩套鎖緊機構分別實現動、靜態的試驗功能（見機械簡圖）。
1.2移動橫梁鎖定在導向光杠上，松開動態作動器鎖緊機構，實現動態功能；將動態作動器鎖定在橫梁上，松開移動橫梁在導向光杠上的鎖定機構，實現靜態功能。

1.3靜態部分機械傳動采用圓弧同步齒形帶、德國霹西公司產滾珠絲杠副傳動，主機功率損耗小，無間隙傳動，傳動平穩，響應快、噪聲低[小于60dB(A)]。靜態試驗時動橫梁靠鍍鉻光杠導向，動態試驗時動橫梁可鎖定在光杠上；動態部分采用伺服電機驅動、德國霹西公司產滾珠絲杠副傳動，直線軸承導向，結構精巧、外形緊湊，整體安裝在移動橫梁上。
1.4伺服驅動單元均采用日本松下全數字交流伺服電機和驅動器。
1.5測力傳感器安裝在主機工作臺面上，采用美國世銓產品。
2． 測量控制系統
采用兩套DTS350測控系統分別實現動、靜態試驗功能。DTS350測量控制系統采用美國進口SOC片上系統，其特點是高速處理能力，超低噪聲，高抗干擾，高采樣頻率，整個測控器體積僅有50×100×150mm。
2.1 測量分辨率高（靜態24位；動態16位），內外不分檔，全程分辨率不變；
2.2 電機調速范圍寬（靜態0.01mm/min—500mm/min；動態10mm/min—3000mm/min）；
   2.3 開放式數據聯接接口，可實現負荷、變形、位移、速度等閉環控制功能，可實現多步驟控方式，可實現恒負荷、恒變形、恒位移、恒應力速率、恒應變速率、恒速控制，在試驗過程中在三種方式之間無沖擊轉換；
 2.4 具有自動調零、自動標定等功能；零點漂移和標定值漂移小于萬分之一；
   2.5 具有超載、超行程、過壓、過流、過熱等保護功能；
   2.6 配有面板集成移動控制盒，方便于移動橫梁調整；具有快/慢、步進等多種控制功能。
     2.7 力通道接口可更換其它類型的力傳感器，軟件自動識別、自動標定。變形通道接口亦可更換其它類型的變形傳感器，軟件自動識別、自動標定。
  3．計算機系統及軟件包（靜態）
   3.1.計算機系統通過串行口與測量控制系統通訊，工作時將全部操作納入計算機控制，在中文WINDOWS界面上用虛擬鍵盤操作。
3.2. 可根據對試驗的不同要求，設置不同的試驗方案，曲線類型、計算單位、計算精度、
靜態試驗界面
顯示的信息、試驗條件等均可以事先在試驗方案中設置完成，用戶只需選擇不同的試驗方案，即可得到需要的信息，簡化操作。
   3.3. 可用鼠標在曲線上得到任意采樣點的力與變形值。
   3.4. 可選擇應力—應變、力—時間、力—位移、力—變形、位移—時間、變形—時間等曲線；并在試驗過程中適時切換，試驗過程中自動調整坐標保證曲線直觀完整。
3.5. 可對試驗數據實時采集，繪制曲線，曲線局部放大或縮小，并打印出試驗曲線；
3.6. 顯示曲線連續、光滑、粗細適宜，曲線坐標，坐標標記清楚。
   3.7. 同組試驗曲線疊加對比。
   3.8. 試驗結果可以任意存取，對曲線進行再分析；包括數據重新計算、曲線重現等。
3.9. 可將試驗的原始數據和試驗結果輸出到excel中，打印報表，方便用戶。
3.10自行設置控制參數，實現程序自動運行。
4．試驗控制軟件包性能（靜態）
4.1軟件分權限管理：
軟件分級管理：管理人員級，所有試驗功能都對系統管理員開放，包括能對力和變形標定值的修改；使用管理員級，除力和變形標定值修改權不開放外，其余試驗功能均開放；試驗員級，只開放與實驗有關的內容，開放的范圍和權限由管理員掌握，可根據試驗的內容確定。
4.2軟件操作面板：
軟件操作面板具有簡單、實用、可調節等特點，主要功能包括同時顯示試驗力、變形、位移、時間、控制方式、試驗速度、當前試樣信息、力峰值（即試驗中的最大力值）等相關試驗信息，并且用戶可以根據自己的要求對每個相關顯示項目進行外觀尺寸、樣式、隱藏/顯示等設置。
試驗曲線窗口，在試驗過程中能動態實時地顯示應力—應變、力—變形、力—位移、力—時間、變形—時間、位移—時間（可根據操作者需要任意選擇），并且同時具有多種類型曲線在同一窗口不同坐標軸對比顯示，次窗口各種曲線顯示等功能，這對于觀測閉環控制是非常有意義的。

靜態試驗曲線
4.3軟件操作方便安全性高
軟件的安全性好，不存在由于軟件誤操作而引起計算機死機、試驗機損壞等現象。為提高軟件的安全性，在試驗前增加了出錯提示信息；試驗參數按步驟進行輸入，不完成前一步驟，不能進入下一步驟；在進入試驗后，一些容易引起誤操作的按鈕失去作用，如快速按鈕、清零按鈕等。
4.4控制功能
除常規的力、變形、位移（速度）閉環控制功能外，可自動在試驗過程中加載或卸載。以及設計試驗方案等。
同時用戶還可以將試驗分成若干步來進行，并可以對每一步驟進行詳細設置以滿足各種試驗要求。用戶還可以將各種試驗的控制信息存儲成模板以便再次使用時方便的調出模板內容，無須重新設置。在不中止試驗的情況下，隨意更改當前的控制方式。
軟件操作面板上，有“取下引伸計”的按鈕，即在力 – 變形試驗中，允許在試驗過程隨時取下引伸計，同時進入力 – 位移試驗狀態，而不影響試驗的進行和試驗結果。
為保證引伸計使用的安全性，除上述“取下引伸計”的按鈕外，在軟件試驗參數中增加自動取下引伸計的功能。即在軟件設置中增加取下引伸計參數輸入窗口，在試驗前輸入該項參數（該參數的范圍由引伸計的量程確定），在試驗過程中，若操作者忘記取下引伸計，當引伸計的變形達到設置參數值時，計算機會發出警告（如音樂聲），提醒操作者取下引伸計。這兩項操作是一致的，若先按下“取下引伸計”的按鈕，軟件的取下引伸計參數指令失效，若軟件的取下引伸計參數指令先啟動，則“取下引伸計”的按鈕，操作失效。
4.5靜態數據處理分析功能
4.5.1數據自動處理
根據所測材料不同，自動處理有關材料性能數據。如有明顯屈服現象的材料，應自動判別上下屈服強度、抗拉強度；無明顯屈服現象的材料，則不應計算上下屈服強度，只計算抗拉強度。
對力 – 變形曲線，能自動計算彈性模量（按GB/T 8653 – 1988規定處理），對無明顯屈服現象的材料，計算規定非比例延伸強度Rp（按GB/T 228 – 2002規定處理）。在自動處理中，能根據試驗曲線自動判斷該材料有無明顯屈服現象，是該計算上下屈服強度還是計算規定非比例延伸強度Rp
數據自動處理軟件，除能處理拉伸試驗結果外，同時也能自動處理壓縮試驗結果（按GB/T 7314 – 200x規定處理）。
4.5.2人工數據處理
a． 功能齊全的曲線分析窗口，可隨意改變曲線顯示方式，如力 -  變形曲線、力 – 位移曲線、力 – 時間曲線、變形（或位移）- 時間曲線、應力 - 應變曲線等；
b． 曲線分析窗口具有再現試驗過程的功能，在再現過程中，可隨意選擇相應的試驗曲線。
c． 曲線放大功能，可任意放大曲線（即多次放大），也可人為輸入給定的坐標進行放大。
d． 可在曲線（或放大的曲線）上，查找并標出曲線中屈服點、最大力、彈性段及各種輔助線等關鍵數據特征點，并實時顯示該特征點的坐標（力、變形、位移、采樣時間等）。這時，顯示特征點應為真實有效的采樣點，若不是真實有效的采樣點則不應顯示坐標。
e． 試驗員根據試驗曲線，判讀有關數據，輸入計算機進行計算。如判讀上下屈服力、最大破壞力，計算材料的上下屈服強度和抗拉強度；如判讀力 – 變形曲線規定非比例延伸力Fp,計算材料的規定 非比例延伸強度Rp；根據力 – 變形曲線彈性直線段計算材料的彈性模量等。
f． 人工處理與自動處理結果比較。
4.6靜態測試（實驗）報告
測試（實驗）報告包括實驗標題、實驗內容、試驗設備（包括測量工具、引伸計的標距）、試樣尺寸參數、性能計算結果及試驗曲線，還包括試驗者姓名，試驗時間、試驗文件名、環境條件等。
  用戶還可以根據自己的需求設置報表的打印內容、打印樣式、報表格局等。
打印方式：A4紙，上部為試驗內容和結果，下部為試驗曲線。

測試（實驗）報告和試驗軟件中，出現的術語和符號，均按GB/T 228 – 2002和GB/T 7314 – 200x的要求表示�？筛鶕�(jù)用戶要求編制特點報表。
5.動態軟件功能
本軟件是在WindowsXP操作平臺上開發出來的，面向用戶的通用圖形窗口系統軟件，適用于Windows下的所有操作系統，如 Windows2000、WindowsXP、WindowsVista。直接通過對計算機進行操作便可實現系統功能，快捷、方便、直觀地實現試驗要求的各種操作。中文圖形界面簡潔、操作功能齊全、人機對話靈活友好、數據處理完備。

三、電子式動靜態綜合試驗機主要技術指標
1．試驗力
1.1  最大試驗力： 靜態2kN
                  動態1kN
1.2  有效測力范圍：靜態 0.4%-100% F.S（不分檔）
                  動態 1%-100% F.S（不分檔）
1.3  試驗力分辨力： 靜態1/300000（全程分辨率不變）
                   動態1/100000（全程分辨率不變）
1.4  測力準確度：靜態±0.5% （相對示值）
                 動態±0.5% （相對示值）
2．試驗速度（位移速率調節范圍）
2.1試驗速度范圍：靜態0.005～500mm/min（無級調速）
                 動態100～3000mm/min（無級調速）
2.2 試驗速度準確度：0.5%
3．靜態位移（移動橫梁）
3.1測量范圍：0~500mm
3.2測量分辨力：0.001mm
3.3測量準確度：±0.5%(相對示值)
4.  動態位移
4.1測量范圍：0~300mm
4.2測量分辨力：0.001mm
4.3測量準確度：±0.5%(相對示值)
5.  靜態變形測量
測量范圍：10-300mm
變形測量分辨力： 0.01mm
變形測量準確度： ±0.5%（相對示值）
6.  大變形測量
輸出范圍：10-5mm（任選）
變形測量分辨力： 1/120000
變形測量準確度： ±0.5%（相對示值）
7.  主 機
有效試驗跨度：600mm
移動橫梁最大行程：500mm
有效拉伸空間大于450mm
6. 電源：380V（220V）  50Hz      功率：800w
7. 重量： 約900kg
